Nova fuselagem para o B2

Ir em baixo

Nova fuselagem para o B2 Empty Nova fuselagem para o B2

Mensagem por MarcoATSantiago em Seg 29 Ago 2011, 10:22

Olá pessoal, bom dia !

Depois do ocorrido neste final de semana, após o fatídico caso da chave do mixer, é hora de tirar o bolo do forno...

Ontem (domingo) iniciei a construção de uma nova fuselagem para o B2. As laterais foram feitas a partir de uma cantoneira de embalagem de geladeira que depois de laminada, utilizei para a confecção das laterais...

Laminadora:
Regula-se a altura desejada e basta passar a peça de isopor para retirar a lâmina...
Nova fuselagem para o B2 DSCN0933


Cortando a fuselagem...
Nova fuselagem para o B2 DSCN0938

Nova fuselagem para o B2 DSCN0939

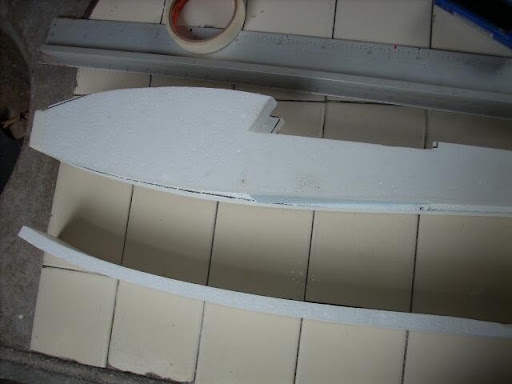

Aplicando o fundo... A curvatura foi feita com um soprador térmico.
Nova fuselagem para o B2 DSCN0940

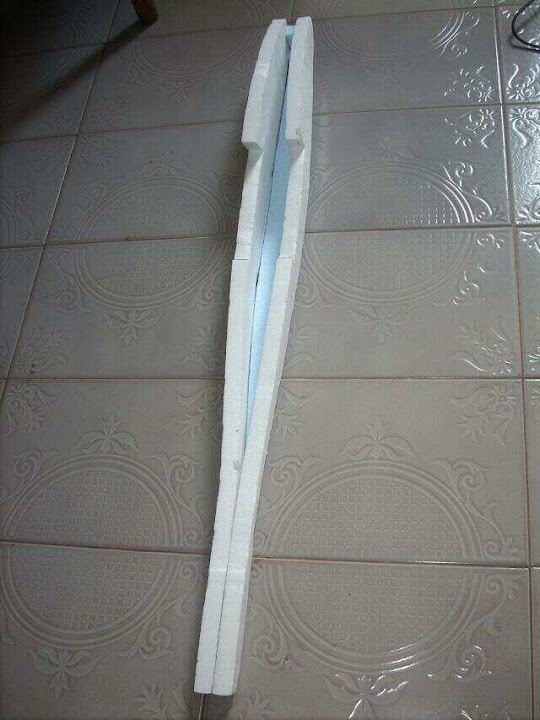

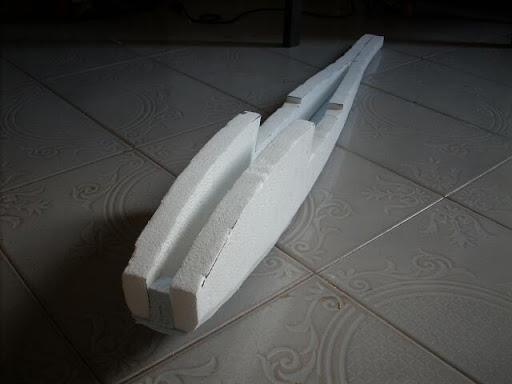

Primeira montagem concluída...
Nova fuselagem para o B2 DSCN0942

Nova fuselagem para o B2 DSCN0943

é isso aí, por hoje é só...
MarcoATSantiago
MarcoATSantiago
Planador
Planador

Masculino Número de Mensagens : 112
Idade : 54
Localização : São Luis
Freqüência de Rádio : 72770 MHz
2.4 GHz
Data de inscrição : 22/08/2011

Ver perfil do usuário http://google.com/+MarcoAntonioSantiago

Voltar ao Topo Ir em baixo

Nova fuselagem para o B2 Empty Re: Nova fuselagem para o B2

Mensagem por MarcoATSantiago em Qua 31 Ago 2011, 11:52

Olá pessoal,

Dando continuidade à construção da nova fuselagem, vamos aos trabalhos de hoje...

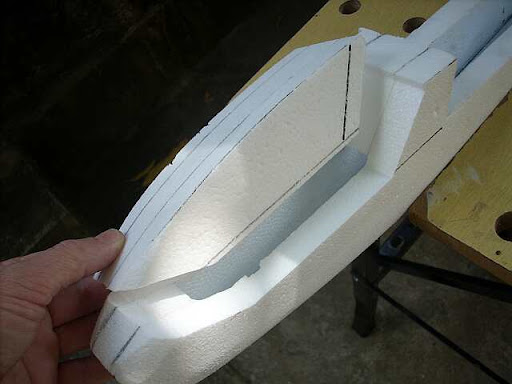

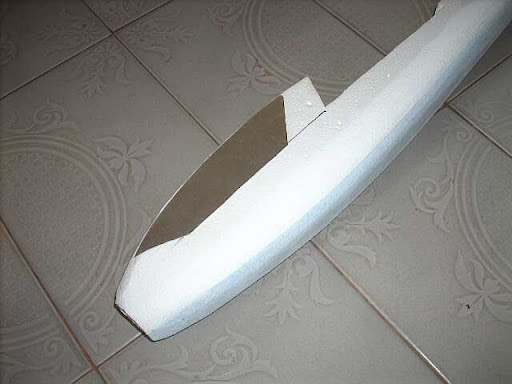

Iniciando marcação para o corte do cockpit
Nova fuselagem para o B2 DSCN0944
Nova fuselagem para o B2 DSCN0945
Nova fuselagem para o B2 DSCN0948

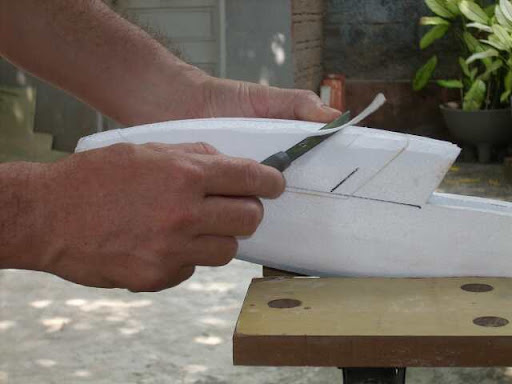

Primeira parte, cortando os excessos
Nova fuselagem para o B2 DSCN0949
Nova fuselagem para o B2 DSCN0950

Segunda parte, primeira lixada (lixa 80)
Nova fuselagem para o B2 DSCN0953

Após lixar com a lixa 180 para nivelar
Nova fuselagem para o B2 DSCN0954
Nova fuselagem para o B2 DSCN0956

Como não tenho tubo de fibra de carbono e mandar buscar custa muito caro...
Farei o reforço da cauda com bambu, leve e muito resistente e custou apenas R$3,00. :-)
Nova fuselagem para o B2 DSCN0957

Lixando a vareta de bambu para remover os nós.
Nova fuselagem para o B2 DSCN0958

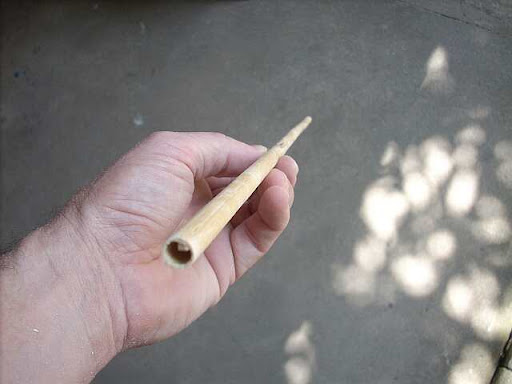

Após a remoção, fica quaaaase reta.
Nova fuselagem para o B2 DSCN0963

Abrindo sulco na fuselagem para acomodar a vara de bambu
Nova fuselagem para o B2 DSCN0964

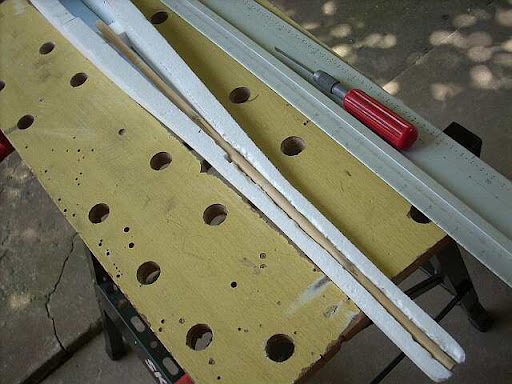

Posicionamento
Nova fuselagem para o B2 DSCN0965

Conduites para o push-rod
Nova fuselagem para o B2 DSCN0966
Nova fuselagem para o B2 DSCN0968

É isso aí, depois tem mais.

Até breve...
MarcoATSantiago
MarcoATSantiago
Planador
Planador

Masculino Número de Mensagens : 112
Idade : 54
Localização : São Luis
Freqüência de Rádio : 72770 MHz
2.4 GHz
Data de inscrição : 22/08/2011

Ver perfil do usuário http://google.com/+MarcoAntonioSantiago

Voltar ao Topo Ir em baixo

Nova fuselagem para o B2 Empty Re: Nova fuselagem para o B2

Mensagem por MarcoATSantiago em Qui 08 Set 2011, 00:26

Olá senhores, bom dia !

Impressionante, sempre que você quer tempo, aparece alguém para ocupa-lo. Aí resta pouco para fazer alguma coisa...

Vamos ao capítulo de hoje.

Reforços nariz, fundo e laterais da cauda.

Anel de reforço
Esse anel foi feito com lâmina de bambu, mergulhado em água e depois enrolando em um cilindro, aos poucos para não rachar a lâmina, fixado com arame para depois secar com soprador térmico, um secador de cabelo também pode ser usado. Depois de seco, aplica-se cianoacrilato para fixar o anel. Infelizmente não tenho foto da construção.
Nova fuselagem para o B2 DSCN0005

Anel no local, fixado com cola quente.
Nova fuselagem para o B2 DSCN0012

Reforço inferior, colado com adesivo para isopor. Proteja nos pousos na grama.
Nova fuselagem para o B2 DSCN0007

Reforço de cauda
Nova fuselagem para o B2 DSCN0009

Montante
Nova fuselagem para o B2 DSCN0022
Nova fuselagem para o B2 DSCN0023

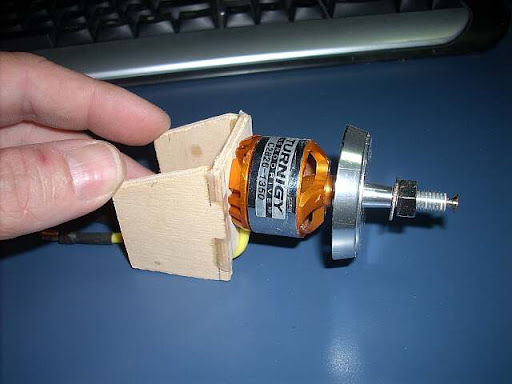

Motor + Montante
Nova fuselagem para o B2 DSCN0024

Montante fixado
Nova fuselagem para o B2 DSCN0025
Nova fuselagem para o B2 DSCN0026
Nova fuselagem para o B2 DSCN0030
MarcoATSantiago
MarcoATSantiago
Planador
Planador

Masculino Número de Mensagens : 112
Idade : 54
Localização : São Luis
Freqüência de Rádio : 72770 MHz
2.4 GHz
Data de inscrição : 22/08/2011

Ver perfil do usuário http://google.com/+MarcoAntonioSantiago

Voltar ao Topo Ir em baixo

Nova fuselagem para o B2 Empty Re: Nova fuselagem para o B2

Mensagem por MarcoATSantiago em Seg 12 Set 2011, 13:25

Bom dia meu povo,

Continuando...

Trava canopy
Nova fuselagem para o B2 Trava
Nova fuselagem para o B2 Trava%252520no%252520local

Resinado.
Como cavei muito para acomodar vários tipos de baterias, fiz um reforço com resina epoxy (Z-Poxy) junto com organza
Nova fuselagem para o B2 Resina1

Detalhe para ESC. Resolvi colocar o ESC para o lado de fora, ganho espaço dentro e resolvo o problema do aquecimento.
Nova fuselagem para o B2 Resina2

ESC no local
Nova fuselagem para o B2 Speed1
Nova fuselagem para o B2 Speed2

No B2 anterior, não fiz o cockpit detalhado com piloto, agora vai...
Nova fuselagem para o B2 Cockpit1
Nova fuselagem para o B2 Cockpit2
Nova fuselagem para o B2 Cockpit3
Nova fuselagem para o B2 Cockpit4

É isso aí...
MarcoATSantiago
MarcoATSantiago
Planador
Planador

Masculino Número de Mensagens : 112
Idade : 54
Localização : São Luis
Freqüência de Rádio : 72770 MHz
2.4 GHz
Data de inscrição : 22/08/2011

Ver perfil do usuário http://google.com/+MarcoAntonioSantiago

Voltar ao Topo Ir em baixo

Nova fuselagem para o B2 Empty Re: Nova fuselagem para o B2

Mensagem por MarcoATSantiago em Qua 14 Set 2011, 11:35

Olá pessoal, bom dia !

No capítulo de hoje (desde ontem), o canopy...

Eu iria faze-lo a partir de moldes para ovos de Páscoa, o problema é que a anta aqui cortou primeiro o cockpit e só depois comprou o molde, resultado, nenhuma das forma que havia comprado dava certo com a abertura que fiz. Tive que fazer um plug para moldar uma específica.

Vamos lá...

Ontem eu serrei as peças que formariam o plug, colei e fui trabalhar, só pensando no trabalho que teria para finalizar isso. Peeeense num dia que custou a passar !

Hoje pela manhã...

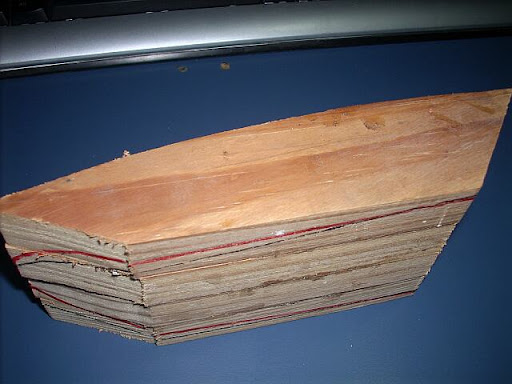

Preparação do plug para o canopy
Nova fuselagem para o B2 DSCN0059

Tooooome grosa para desbastar até a forma desejada
Nova fuselagem para o B2 DSCN0060

Depois mais lixa para dar acabamento
Nova fuselagem para o B2 DSCN0062

Plug lisiiiiinho e pronto
Nova fuselagem para o B2 DSCN0063

Moldando...
Corte as extremidades da garrafa pet e introduza o plug mais os calços para pressionar.
Com um soprador térmico, vá fazendo movimentos de vai-e-vem ao longo da peça, com calma e paciência, não ponha o
soprador muito perto caso contrário você pode queimar o plástico antes dele retrair.

O pet começar a retrair aos poucos, continue com o movimento até o plástico envolver todo o plug.

Nova fuselagem para o B2 DSCN0065
Nova fuselagem para o B2 DSCN0066

Depois é só marcar e recortar
Nova fuselagem para o B2 DSCN0067

Agora vou trabalhar na pintura do cockpit e colagem do canopy nele.

Intééé !
MarcoATSantiago
MarcoATSantiago
Planador
Planador

Masculino Número de Mensagens : 112
Idade : 54
Localização : São Luis
Freqüência de Rádio : 72770 MHz
2.4 GHz
Data de inscrição : 22/08/2011

Ver perfil do usuário http://google.com/+MarcoAntonioSantiago

Voltar ao Topo Ir em baixo

Nova fuselagem para o B2 Empty Re: Nova fuselagem para o B2

Mensagem por MarcoATSantiago em Qui 15 Set 2011, 13:42

Olá meu povo, boa tarde !

Trabalhos de hoje de manhã.

Início da entelagem com vinil e pintura da cabine

Proteção com arruela.
Fiz isso pois a trava de canopy (metal) fica amassando o defrom e acaba ficando com folga, então colei uma arruela no local
em que o pino encaixa.
Nova fuselagem para o B2 DSCN0068

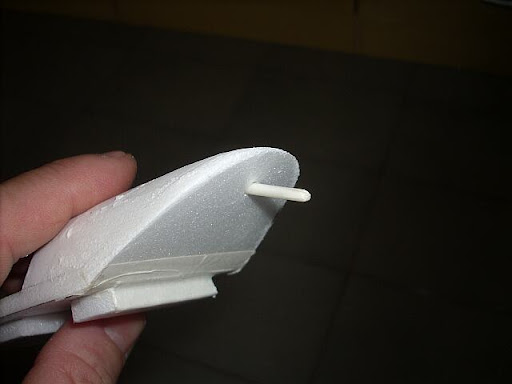

Pino trava
Nova fuselagem para o B2 DSCN0069

Iniciando a envelopagem
Nova fuselagem para o B2 DSCN0073

Aplicando o vinil
Nova fuselagem para o B2 DSCN0074

Com uma flanela, espalha-se o vinil de forma que fique no local...
Nova fuselagem para o B2 DSCN0075

... com o ferrinho (morno a medio), para melhorar a aderência do vinil no isopor
Nova fuselagem para o B2 DSCN0076

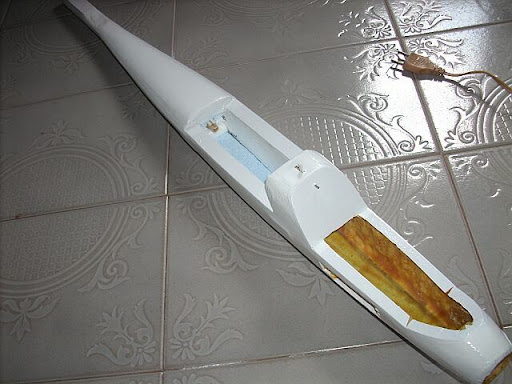

Base pronta, faltam os adesivos coloridos
Nova fuselagem para o B2 DSCN0081

Cabine no local
Nova fuselagem para o B2 DSCN0085

Nova fuselagem para o B2 DSCN0087

Nova fuselagem para o B2 DSCN0089

É isso aí...
MarcoATSantiago
MarcoATSantiago
Planador
Planador

Masculino Número de Mensagens : 112
Idade : 54
Localização : São Luis
Freqüência de Rádio : 72770 MHz
2.4 GHz
Data de inscrição : 22/08/2011

Ver perfil do usuário http://google.com/+MarcoAntonioSantiago

Voltar ao Topo Ir em baixo

Nova fuselagem para o B2 Empty Re: Nova fuselagem para o B2

Mensagem por MarcoATSantiago em Sab 17 Set 2011, 11:20

Olá meu povo, boooom diaa !

Trabalhos concluídos, graças ao bom Pai !

vamos lá...


Preparação do cockpit para colagem do canopy
Nova fuselagem para o B2 DSCN0099
Nova fuselagem para o B2 DSCN0100

Aplicada a resina epoxy nas bordas, hora de fixar o canopy no lugar e aguardar a cura...
Nova fuselagem para o B2 DSCN0101

Fixação dos servos da cauda.
Nova fuselagem para o B2 DSCN0104

Trabalho finalizado
Nova fuselagem para o B2 DSCN0106

Nova fuselagem para o B2 DSCN0107

E vamos para a re-estréia, rsrsrsrsrs !

Bom pessoal, espero que tenham gostado. Até a próxima e um grande abraço !
MarcoATSantiago
MarcoATSantiago
Planador
Planador

Masculino Número de Mensagens : 112
Idade : 54
Localização : São Luis
Freqüência de Rádio : 72770 MHz
2.4 GHz
Data de inscrição : 22/08/2011

Ver perfil do usuário http://google.com/+MarcoAntonioSantiago

Voltar ao Topo Ir em baixo

Nova fuselagem para o B2 Empty Re: Nova fuselagem para o B2

Mensagem por daniel.dse em Seg 19 Set 2011, 18:52

Eu gostei, a idéia do ESC fora foi boa, mas o canopy e anel de reforço foram ótimos.


daniel.dse
Paraquedista ou Recém chegado
Paraquedista ou Recém chegado

Masculino Número de Mensagens : 16
Idade : 43
Localização : São Luis
Freqüência de Rádio : JR DSX7
Data de inscrição : 07/05/2011

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Nova fuselagem para o B2 Empty Re: Nova fuselagem para o B2

Mensagem por Isaac em Qua 21 Set 2011, 15:56

Todo o processo de construção da nova fuselagem do B2 é no mínimo inspirador. Obrigado por compartilhar.

Isaac
Paraquedista ou Recém chegado
Paraquedista ou Recém chegado

Masculino Número de Mensagens : 5
Idade : 39
Localização : São Luís
Freqüência de Rádio : 2.4ghz
Data de inscrição : 10/08/2011

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Nova fuselagem para o B2 Empty Re: Nova fuselagem para o B2

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Voltar ao Topo Ir em baixo

Voltar ao Topo



Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
